铜绿颜料的历史及制造方法数字油画网

图片[1]-铜绿颜料的历史及制造方法数字油画网-数字油画网-(个人图片收录)

铜绿

vird •呃•gree /

跳上颜料石青石骨黑碳黑胭脂红镉黄/红天蓝色钴蓝色钴绿钴紫钴黄铬橙铬黄树脂酸铜埃及蓝翡翠绿绿土印度黄靛青铅锡黄铅白柠檬黄石灰白马德孔雀石那不勒斯黄雌黄普鲁士蓝雄黄红铅红o石斯马尔特钛白群青琥珀色范戴克·布朗铜绿朱红子午线黄o石锌白字体大小:  一个一个一个

  1. 概述
  2. 使用历史
  3. 制作颜料
  4. 技术细节
图片[2]-铜绿颜料的历史及制造方法数字油画网-数字油画网-(个人图片收录)

铜绿彩绘的色板。

Verdigris的简要说明:

中等透明度的蓝绿色,稳定性低。它是醋酸铜,从上古到中世纪,文艺复兴时期和巴洛克时期都经常使用。由于其有毒的性质,今天很少以艺术家颜料的形式出售。Verdigris是直到19世纪最有活力的绿色。由于其透明性,通常与铅白或铅锡黄混合或上釉。在所有铜颜料中,最易反应和最不稳定的往往会老化为深棕色或黑色。

翠菊的名称:

词源:名称“ Verdigris”来自古法语vertegrez =希腊的绿色。
非英文名称:德语法语义大利文格伦斯潘威特德格里斯Verderame
起源:人造的
化学名称:碱性醋酸铜

艺术家使用的示例:

绘画是层层叠叠的复杂艺术

图片[3]-铜绿颜料的历史及制造方法数字油画网-数字油画网-(个人图片收录)

横截面的光学显微镜图像,取自XIVth世纪息肉的圣徒的绿色长袍。

在从圣人的绿色长袍上取下来的样品的横截面中,可以区分出凤尾鱼的底层(铅白)。在imprimmitura上有一层铅白,铅锡黄和铜绿制成的层。在这一层之上是树脂酸铜的涂料层。

铜绿通常用于风景和帷幕。Verdigris在15和17世纪最常用,因为它具有透明的能力,可作为绘画的釉料。这段时间的艺术家会在铅白色或铅锡黄色的混合物上涂上一层铜绿,再加上一层树脂酸铜,形成深绿色的饱和度。

铜绿的历史:

从上古到中世纪,文艺复兴时期和巴洛克时期都经常使用。鲜绿色是19世纪之前最有活力的绿色。由于其透明性,通常与铅白或铅锡黄混合或上釉。由于其逃犯的性质,在照明,书籍插图和地图中经常见到它失宠或失宠的地方。后来可以在范戴克(Van Dyke)追随者的调色板中看到。(迈耶)

何时使用Verdigris?

发现一直使用到
上古(希腊语)19世纪
铜绿的制作方法:
人工色素
特别是在葡萄酒产区准备,因为乙酸是酿酒的副产品。
铜板上覆盖着winemarc并静置,所得乙酸与铜发生反应,形成蓝至蓝绿色的硬皮,将其刮下并磨碎。
普林尼(Pliny)曾描述过制造铜的许多历史方法,他描述了将铜暴露于发酵葡萄的蒸气中或置于醋桶中的封闭桶中。

在实验室里

所需材料:
硫酸铜(硫酸铜
4 ·5 H
2 O),氨(NH
3,25%),氢氧化钠(NaOH),乙酸100%(CH
3 COOH)
安全(MSDS):
硫酸铜(II), 氨(25%),
氢氧化钠,
乙酸(Fisher Scientific)
方法:
合成过程分为三个步骤:
分解



4 CuSO
4   + 6 NH
4 OH-> CuSO
4 ·3 Cu(OH)
2   + 3(NH
4
2 SO
4

8.3 g CuSO
4 ·5 H
2 O在100毫升去离子水中,加热到60至80°C。
剧烈搅拌该溶液,同时逐滴加入25%的氨水溶液。
形成浅蓝色的碱性硫酸铜的第一沉淀物。
继续添加氨溶液,直到[Cu(NH
3
4 ]
2+呈深蓝色为止
可以清楚地看到复杂的化合物(约3,6至4毫升氨水)。
将混合物用去离子水稀释至总体积为130ml,并搅拌半小时。
此后,使沉淀物沉降,用去离子水洗涤两次,倾析并过滤,再用300ml去离子水洗涤。


CuSO
4 ·3 Cu(OH)
2   + 2 NaOH-> 4 Cu(OH)
2   + Na
2 SO
4

将潮湿的沉淀物添加到130毫升去离子水中,并剧烈搅拌,同时将1.33毫升氢氧化钠在16.7毫升去离子水中的溶液快速倒入。
所得的氢氧化铜沉淀相当多,可能不易沉降,用去离子水洗涤五次,滤出,用滤纸压榨直至干燥,并尽快用于下一步。


Cu(OH)
2   + 2 CH
3 COOH-> Cu(CH
3 COO)
2 ·H
2 O + H
2 O

首先将前一步骤中的沉淀物与13 ml冰醋酸混合,搅拌所得的稀糊状物,直至其完全均匀。
转化过程需要花费一到一个半小时,在此期间,由于放热反应,温度升高到大约50°C。
可以在反应结束时加入少量的冰醋酸。
将绿色沉淀物滤出并干燥,无需洗涤。


地面颜料:
堆地面铜绿

关于化学结构:

化学名称:碱性醋酸铜
公式:Cu(OH)2 · (CH 3 COO)2 ·5 H 2 O
折光率:alpha = 1.53;伽马= 1.56

颜色:

色彩指数(CI)PG 20

您如何识别Verdigris?

成像:

UVF:否

IRFC:蓝色

OM:不同形状和大小的强烈绿色晶体。根据制造方法的不同,颗粒的变化可能很大,例如,结晶良好的铜绿颗粒看起来像尖针的碎片;而未结晶的颗粒可能看起来像透明颗粒。由于其状态变化,粒子难以区分,其鲜明的绿色和树脂质是其身份的主要线索。颗粒表现出多相性,一些在交叉的极点旋转时变为无色,尽管有些可能看起来变成深蓝色。颗粒的大小通常为1-30μm。

图片[4]-铜绿颜料的历史及制造方法数字油画网-数字油画网-(个人图片收录)

x500 mag的微观外观

分析:

它是通过FTIR和Raman识别的。

拉曼光谱:伦敦大学学院;

FTIR光谱:IRUG

用法与处理:

永久性:毒性:

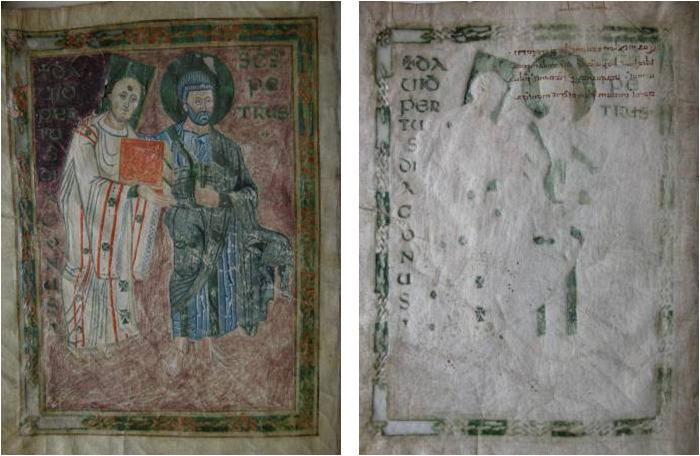

耐光性:很好。降解过程:铜绿是易挥发的,与硫化氢接触会发生反应而变黑。铜绿因具有破坏性反应而臭名昭著,可降解纤维素材料和羊皮纸。涂上鲜绿色的绿色区域出现在此页的正上方,因为颜料中的乙酸在被水分释放后会与羊皮纸发生反应。中度毒性。铜绿中含有铜,如果吸入或食入,长期接触会被定为有毒。处理干粉颜料时应小心,避免吸入粉尘。MSDS:克雷默

文学:

Kühn,H.,der Malerei的Grünspanund seine Verwendung,法布和拉克( Farbe und Lack),1964年,第70页。703-711

Schweizer,F。和Mühletaler,B。EinigeGrüne和Blaue Kupferpigmente,Farbe und Lack,74 1968,第2页。1159-73

艺术家颜料。他们的历史和特点手册,卷。2:A。Roy(编),牛津大学出版社,1993年,第132页。131-147

© 版权声明
THE END
喜欢就支持一下吧
点赞0 分享
